Laserschneidzentrum-Laserschneidanlage LVD Impuls 4020
Die Maschine befindet sich im laufenden Betrieb und kann daher bei der Besichtigung getestet werden. video:https://www.youtube.com/watch?v=zDMtbl3fcwM
2015 wurde ein Netzteil der Laserquelle durch den LVD-Service erneuert, neu kalibriert und die Schneidtechnologien optimiert.
2015 wurde ein neuer LCD-Monitor mit sehr gutem Kontrast eingebaut

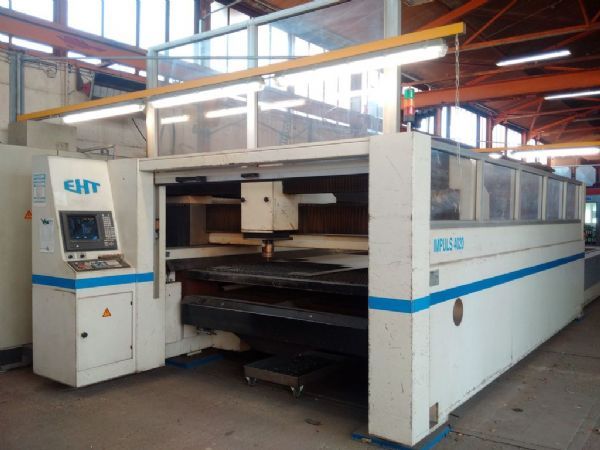

1 Stueck Gebrauchte Laserschneidanlage LVD Impuls 4020 Co2 mit fliegender Optik, 3,0 kW
Laserleistung, Inkl. parallelem Tischwechselsystem
Baujahr: 06/1998
Betriebsstunden: 43050 h
Schneidstunden: 22100 h

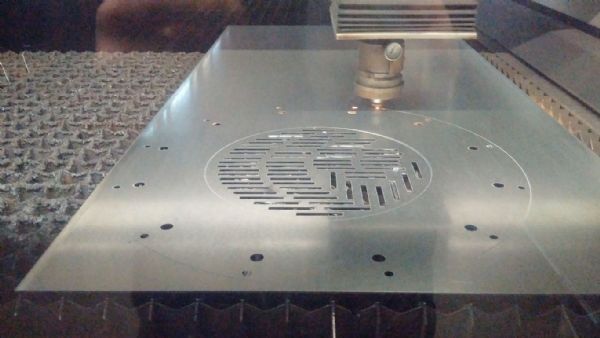

Schneidleistung: Stahl bis 15 mm
Edelstahl bis 12 mm
Aluminium bis 8 mm

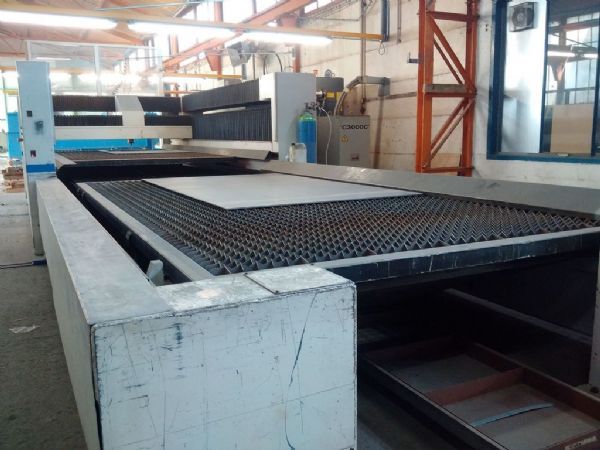

Inkl. Wechseltisch
Technische Daten der Maschine:
Max. Blechabmessungen: 4000 x 2000 mm
Bereich: X- Achse 2040 mm
Y- Achse 4050 mm
Z- Achse 280 mm
Max. Positioniergeschwindigkeiten:
X- Achse 60m/min
Y- Achse 60m/min
Simultan X / Y- Achse 84m/min
Z- Achse 24m/min
Wiederholgenauigkeit: +/- 0,02mm
Positioniergenauigkeit: +/- 0,02mm
Anschlusswerte
Spannung: 400V, 3 Phasen, 50Hz, +/- 10%
Stromstaerke: 125A
Pressluft: 6 bar
Lasergase: Vormischung HE (Helium), N2
(Stickstoff), CO² (Kohlenstoffdioxid) –
5 bar
Schneidgase: O² (Sauerstoff) oder N² (Stickstoff) –
20 bar
Erdung: < 10 Ohm
Boden: Industrieller Boden
Abmessungen / Gewicht:
Maschine mit automatischem Tischwechselsystem Parallel ca. 12000 x 4600 x 2200mm ausgestattet
Gesamtgewicht: 22to.
Verbrauch:
Ma87v
Elektrizitaet mit Laser unter Volllast: +/- 60% des Anschlusses
Schneidgas: Abhaengig vom Druck, mit dem geschnitten
wird. Der Durchschnitt liegt bei 1500 l/Std.
(O²)
Lasergase: Vorgemischt 5% Co², 55% N², 40% He
Spannung: 30m³/h

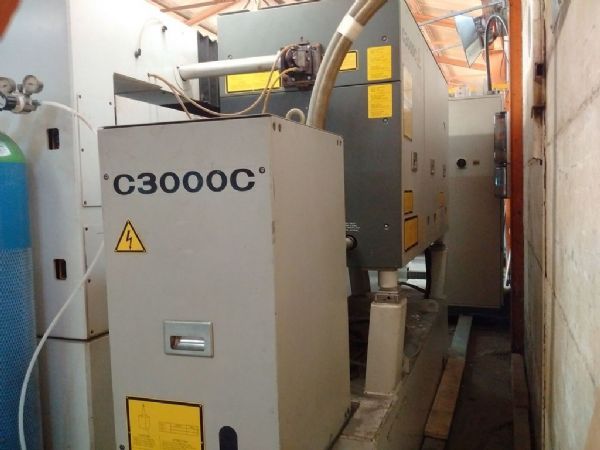

Laser:
Type: GE-Fanuc hochfrequenzangeregter schnell-laengsgestroemter CO² Laser
Laserleistung in CW: 3000 W, +/- 2%
Leistungsbereich: 50 bis 3000W
Leistungsstabilitaet: +/- 2%
Betriebsart: D
Divergenz: < als 2 mgrad
Richtungsstabilitaet: < als 0,2 mgrad
Pulsen: bis 2 kHz
Polarisation: Zirkular
Wellenlaenge: 10,6 µm

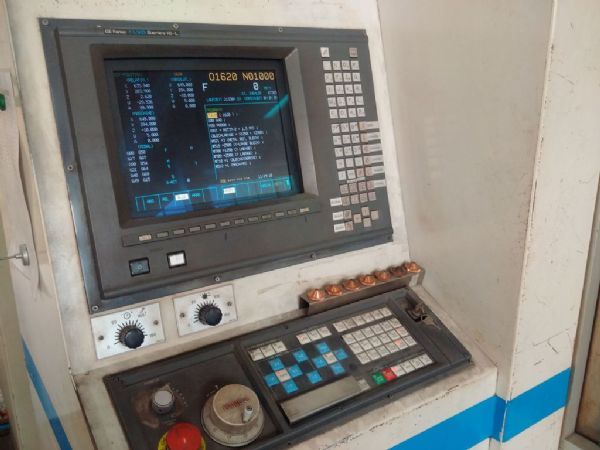

CNC-Steuerung:
Type: Fanuc 16L 32bit
Software:
Cadman-L Software incl. Automatischer Schachtelung
